从WinCC V7.2版本起，软件新增加了SIMATIC S7-1200 S7-1500 Channel驱动，用于WinCC与 S7-1200/S7-1500 PLC之间的通信。
对于WinCC V7.2以前的版本，不能使用此方法，只能通过OPC的方式进行通信。并且此驱动只支持以太网通讯，使用 TCP/IP 协议。
本教程使用的软硬件如下：
硬件：WinCC项目运行的电脑自带普通以太网卡、CPU 1214C
软件：WinCC V7.2 Upd6、Simatic NET V8.2 SP1、Step7 V13（用于组态S7-1200）
在博途Step7 V13组态软件中打开S7-1200项目，并组态硬件。
注意，如果使用固件版本为 V4.0 以上的 S7-1200 CPU，则需要如下设置，才能保证通信正常。

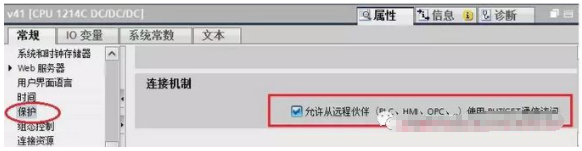

打开CPU的设备组态，属性->常规->保护里“连接机制”一项需要勾选“允许从远程伙伴（PLCHMIOPC...)使用 PUT/GET 通信访问”，如下图所示：

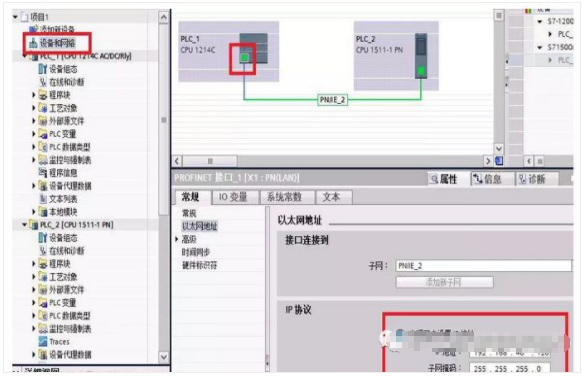

在树形菜单中打开“设备和网络”，打开网络视图点击CPU 1214C 通讯端口，在“属性”界面中设置通讯参数，在“子网”列表中可把接口连接到某一子网，设置“IP地址”和“子网掩码”参数，如下图所示。
打开项目中“程序块”，创建DB块，创建数据，如下图所示。

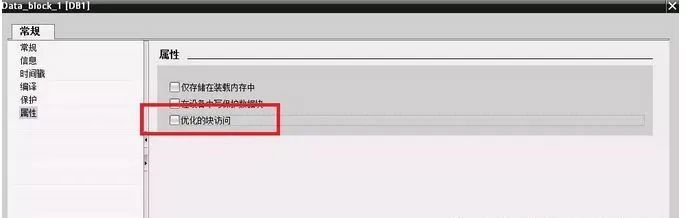

注意：WinCC需要读写的DB块，不能使用符号寻址，只能使用绝对寻址。所建的DB块属性中需要取消“优化的块访问”，如下图所示。
编写相应的PLC程序，下载到实际硬件。

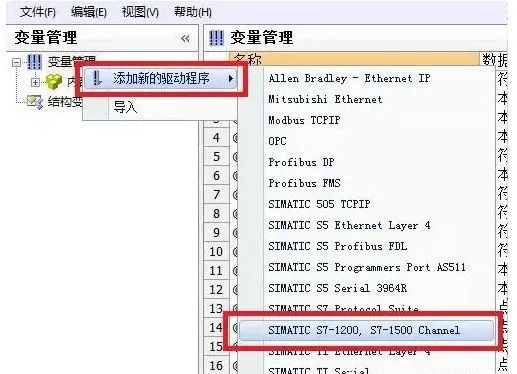

在WinCC项目中可添加驱动，如下图所示，打开变量管理界面，选择“变量管理”点击鼠标右键，选择“添加新的驱动程序”，在驱动列表中选择“SIMATIC S7-1200，S7-1500 Channel”驱动。

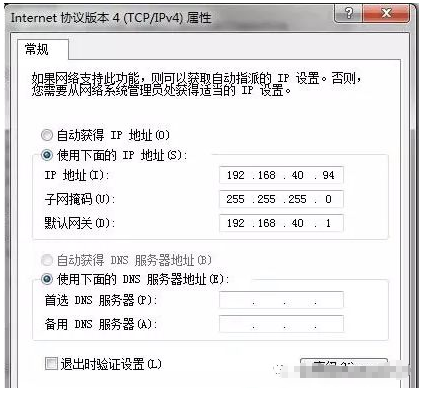

在电脑操作系统的网络连接中，设置此网卡的IP地址以及子网掩码，在此例中，电脑IP地址和PLC的IP地址在同一样网段中，子网掩码一致，如下图所示。

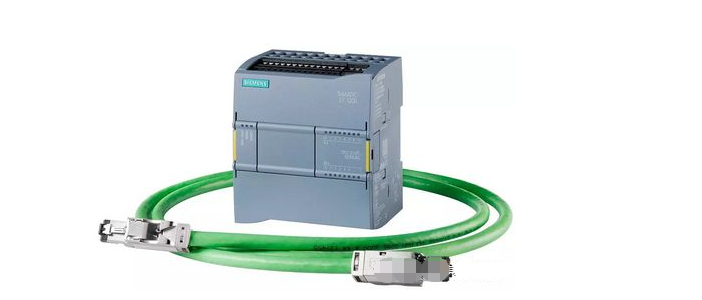

把PLC和电脑用以太网通讯电缆进行连接，并测试电脑与PLC之间物理连接是否正常。
点击电脑操作系统左下角“开始”菜单，在最下一行运行栏中输入“CMD”命令，然后回车进入DOS命令界面。
在界面中输入ping命令，格式：ping <PLC IP地址> 回车。
如果物理连接正常如下图所示；如果显示超时或者硬件故障，则证明PLC与电脑之间硬件连接有故障，可以检查IP地址设置、网卡驱动以及物理网线。

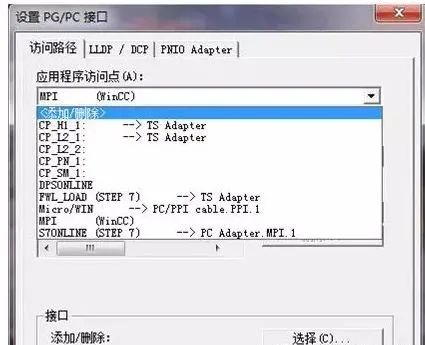

打开电脑的控制面板，选择“设置 PG/PC 接口”选项，在界面中点击“应用程序访问点”下拉列表，选择<添加/删除>，如下图所示。

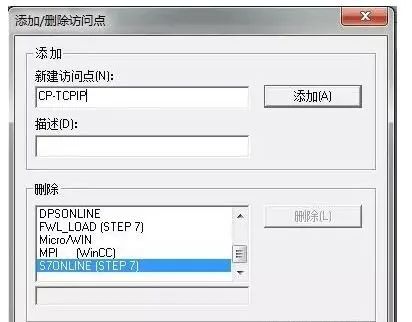

在弹出框中“新建访问点”填写“CP-TCPIP”，点击“添加”按钮添加访问点，如下图所示，完成后关闭对话框。

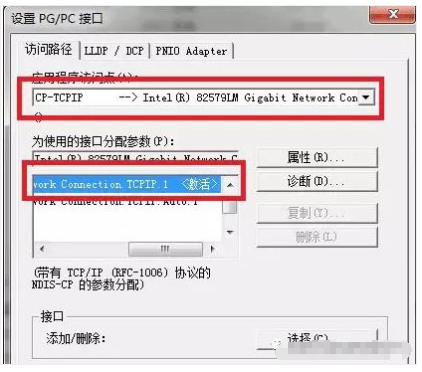

返回“设置 PG/PC 接口”界面，“应用程序访问点”选择“CP-TCPIP”，“为使用的接口分配参数”选择普通以太网卡的TCP/IP协议，如下图所示，完成后点击“确定“退出。

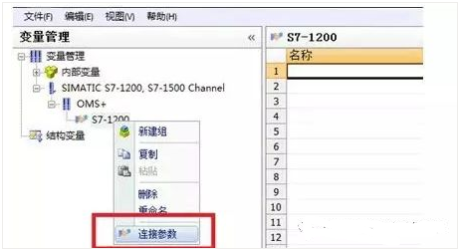

鼠标右键“SIMATIC S7-1200, S7-1500 Channel”驱动下“OMS+”选项，选择“新建连接”新建与S7-1200 PLC的连接。右键选择连接名称，选择“连接参数”，如下图所示。
连接参数中，“IP地址”填写PLC的IP地址，“访问点”填写“设置 PG/PC接口”中设置的访问点，“产品系列”填写“ S7 1200”，如下图所示。
在新建的连接列表中，创建对应的变量，如下图所示。
项目激活后，在变量管理界面可以直接观察到通讯是否建立，绿勾表示通讯建立，如下图所示。通讯建立后在变量管理中组态相对应的变量。
